Enterprise Video: Local cache para Azure Media Services #azure

Introducción

Una de las cargas de trabajo que hace mucho sentido mover a la nube es el Streaming de videos en demanda desde la nube. Las razones son múltiples, costos, elasticidad, etc.

En el contexto de Enterprise video, por ejemplo cuando el presidente de una empresa le habla a sus colaboradores, donde todos los consumidores del video vendrán de la red interna hace sentido utilizar un nodo de cache local para ahorrar tráfico sobre internet.

En este post, vamos a configurar un nodo de cache de contenidos VOD que están siendo servidos desde un Origin Server de Azure Media Services, como se muestra en el siguiente diagrama.

0

Instalación de IIS Application Request Routing

Esta solución se basa en las funcionalidades de IIS Application Request Routing (ARR) de proxy y cache. La idea es que los player usen como dirección de reproducción la URL del servidor IIS local y este obtenga la información desde Media Services la primera vez y luego utilice una copia almacenada en el cache local.

Más información de ARR la pueden ver en Application Request Routing

La instalación de ARR es muy simple utilizando Web Platform Installer, solo buscar ARR 3.0, lo seleccionas y luego instalar como se muestra en la imagen 2.

2

Una vez instalado ARR, utilizando IIS Manager creamos una nueva Farm. La farm es la definición de un Web Front que está compuesto por varios nodos.

3

Lo primero que se debe definir es el nombre de la Farm.

4

Luego debemos agregar los servidores de origen del contenido, en nuestro caso es el Origin Server de Azure Media Services. En el portal, podemos leer la URL del servidor de origen. En este ejemplo es jpbutler.origin.mediaservices.windows.net como se muestar en la siguiente captura de pantalla.

5

Agregamos el servidor de origen con las opciones por defecto.

7

Una vez terminada la creación del FARM se deben crear las reglas URL rewrite, las cuales en este caso son las reglas por defecto por lo que podemos aceptar la auto creación de las mismas.

8

Prueba de la configuración de ARR Web Farm

Una vez realizada la configuración de la FARM en ARR podemos realizar la siguiente prueba.

Primero vamos a consumir el video desde Media services, que sería la forma en que normalmente se consume cuando no hay un proxy intermedio. Para esto vamos a utilizar el player Silverligth llamado Vertigo que nos permite ver video utilizando Smooth Streaming. Este player nos permite escribir la URL del archivo manifiesto del video y verlo.

La URL de vertigo player es http://player.smooth.vertigo.com/ y la URL del archivo manifiesto en el servidor de origen es http://jpbutler.origin.mediaservices.windows.net/626e3f3a-bfc2-48fc-9077-b7fa826d15ca/dfxptest.ism/Manifest

La siguiente captura de pantalla nos muestra cómo se ve el video en este primer caso.

9

Una vez comprobado que el video se ve directamente desde Media Services, vamos a probar que podemos consumirlo desde el proxy intermedio, implementado con IIS ARR. Para esto vamos a utilizar la URL del servidor IIS http://smoothcache.cloudapp.net/626e3f3a-bfc2-48fc-9077-b7fa826d15ca/dfxptest.ism/Manifest

En mi caso, creé un servidor IIS en una máquina virtual de Azure. En un escenario real, este servidor sería un IIS que está instalado en la red local del cliente.

En esta segunda captura de pantalla podemos ver cómo el mismo video se consume desde el servidor IIS con ARR, el player no distingue que el contenido viene desde Media Services sino que para él el servidor de origen es el IIS ARR.

10

Configuración de IIS ARR Cache

Hasta este momento hemos utilizado la capacidad de proxy de IIS ARR cuando generamos una Web FARM. Esto es muy útil en muchos escenarios, ahora para resolver el problema de consumo de ancho de banda internet de los empleados de una corporación que quieren ver el video del discurso del presidente, necesitamos agregar la capacidad de hacer Cache local.

Esto quiere decir que el proxy cuando obtenga un chunck del video, además de enviarlo al player para que lo proyecte guarde ese trozo de información de modo que el siguiente cliente que necesite esa parte del video pueda consumirlo desde el Cache local y no desde el origen del video en Media Services.

Para configurar el cache de ARR debemos ir a ARR a nivel de servidor y abrir las Features como se muestra en la siguiente pantalla de IIS Manager.

11

Aquí se deben agregar los discos de cache. Estos discos son el storage donde se almancena la información del cache. Se utilizan dos discos, uno primario y el otro secundario.

En nuestro ejemplo, utilizo los dos discos locales del servidor. El disco primario será D:\Cache y el secundario C:\cache. En una solución de producción es recomendable utilizar un storage externo y rápido. La creación de estos dos discos se muestra en las dos siguientes pantallas de IIS Manager.

 1213

Una vez agregado los discos de cache, debemos activarlo en el nivel de Web Farm. Con esto, de ahora en adelante además de actuar como Proxy será también un cache local.

Esto lo hacemos abriendo las propiedades del icono cache en la Web Farm.

14

Los datos de configuración del cache se muestran en la siguiente captura de pantalla. La idea es que los objetos duren en memoria 5 segundos y luego se guardan en disco. Si la Web Farm recibe una nueva petición para ese objeto lo leerá desde el disco y lo mantendrá nuevamente en memoria por 5 segundos

15

Prueba de la configuración de IIS ARR Cache

Una vez terminada la configuración podemos probar nuevamente el consumo de los videos desde el servidor IIS ARR, y validar cómo se van almacenando los chunck del video en el disco local del cache.

La prueba que se hace es consumir con dos clientes diferentes el video, en este caso utilizando Vertigo Player en Chrome y FireFox. Las siguientes dos imágenes muestran los videos en los clientes ya mencionados.

17

18

Por último, podemos ver la utilización del disco en IIS Manager y en el disco primario. La siguiente imagen muestra que el 0.35% de la capacidad del disco primario utilizada por la copia local de este video.

Además, podemos ver que en el disco que se ha creado una estructura de archivos que sigue la jerarquía de servidor de origine, ruta y elemento. Por ejemplo, los fragmentos del video en diferentes calidades ya están almacenado en el cache.

19

Conclusiones

En este ejercicio hemos realizado la instalación y configuración de un Web Farm con funcionalidades de Proxy y Cache. Esto nos permitió mostrar solucionar el problema que se presenta en el contexto de soluciones de Enterprise Videos, donde se requiere hacer almacenamiento local de los contenidos para ahorrar ancho de banda de internet cuando los diferentes empleados ven los videos corporativos.

Esta es una implementación basada en IIS ARR, que es un servicio flexible y configurable en diferentes escenarios. Por ejemplo, si se requiere una implementación en alta disponibilidad es posible utilizando a lo menos 3 servidores IIS ARR que actúan como uno.

Articulos relacionados

WAMS VOD Butler: workflow de publicación de video en demanda

Introducción

Desde hace un tiempo muchas cargas de trabajo, de diferentes tipos, se están moviendo a la nube por diferentes motivos. Algunos buscan mejor desempeño, mejorar la disponibilidad y confiabilidad de las soluciones, disminuir costos, etcétera. Dentro de las cargas de trabajo que naturalmente están buscando moverse a la nube tenemos las soluciones de medios de comunicación.

Las necesidades de IT para las soluciones de medios podemos describirlas como:

  • Requerimientos exponenciales en recursos
  • Respuestas agiles para los proyectos de producción
  • Motivados por reducción de costos

Para estos tres pilares de necesidades de las soluciones de medios podemos encontrar respuesta en las soluciones de computación en la nube y específicamente en Azure Media Services (WAMS).

WAMS ofrece la flexibilidad, escalabilidad y confiabilidad de una plataforma de nube y el manejo de experiencia de medios de alta calidad para audiencias globales. WAMS ofrece solución para ingestión, codificación, conversión de formatos, protección del contenido y trasmisión de video en vivo o bajo demanda para múltiples plataformas y dispositivos.

En WAMS usted puede construir un workflows de inicio a fin completamente en la nube. Desde la subida hasta la distribución del contenido, para ello WAMS provee un amplio rango de componentes listos para usar, pre construidos o de terceros que se pueden combinar para satisfacer su necesidad especifica.

WAMS VOD Butler código de ejemplo

En el contexto de una solución que utilice WAMS para video en demanda (VOD) el cliente tiene que implementar el workflow de publicación utilizando por ejemplo el SDK de punto NET. Esto es una muy flexible manera de implementar un workflow ya que da la libertad a los desarrolladores de codificar de acuerdo a las necesidades específicas de cada caso. Por otra parte, existen clientes que tienen la necesidad de un flujo de publicación VOD muy simple para los que no necesariamente hace sentido desarrollar código a la medida, por ejemplo un flujo como se muestra a continuación.

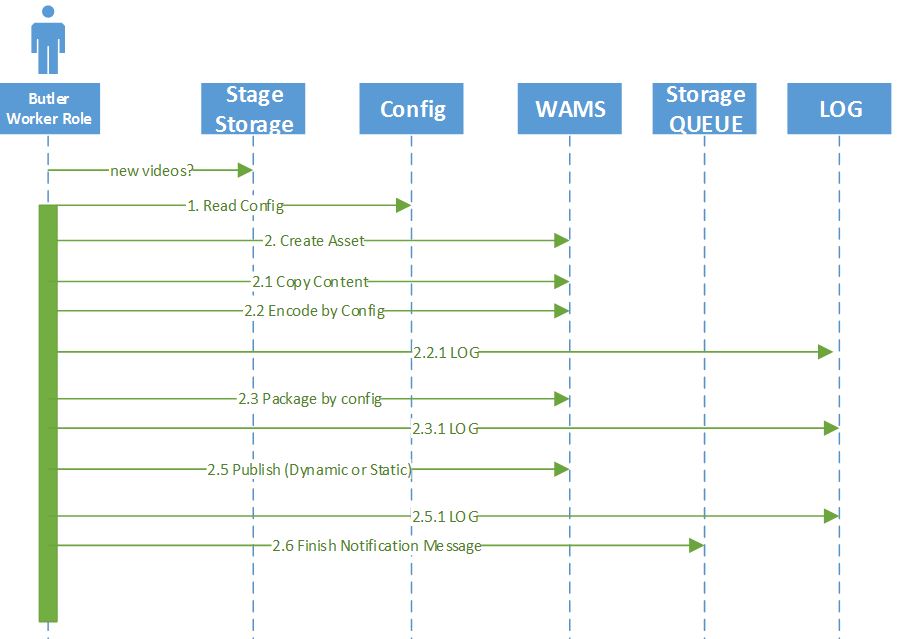

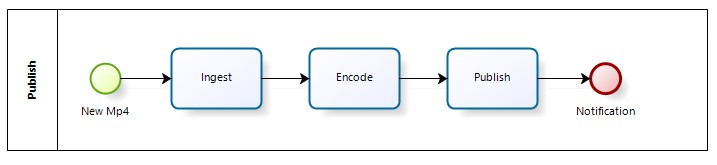

a1Para este tipo de escenario fue creado el código de ejemplo/Framework llamado WAMS VOD Butler, que implementa un flujo de procesamiento directo desde un video MP4 hasta la publicación del mismo ya codificado para ser consumido por los diferentes clientes. Para iniciar el proceso se debe subir el video a un contenedor del almacenamiento de Azure y eso gatilla el inicio del trabajo. El proceso se muestra en el siguiente diagrama de secuencia

b1

Una de las características más interesantes que tiene Butler es que los formatos de video de salida son configurables, por lo cual simplemente cambiando la configuración usted puede obtener diferentes formatos de video y empaquetamiento al final del proceso.

En este artículo vamos a implementar WAMS VOD Butler y codificar un video MP4 en formato multi bit rate y lo empaquetaremos de manera dinámica para que pueda ser consumido mediante HTTP Adaptative streaming con diferentes protocolos, por ejemplo HLS para dispositivos IOS y Smooth Streaming para plataforma Windows.

Despliegue de Butler

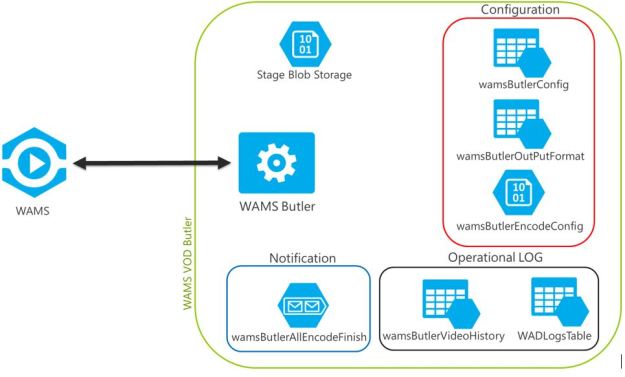

Como primer paso debemos hacer el despliegue de los componentes de Butler en Microsoft Azure. Butler es un servicio construido íntegramente sobre los servicios de Cloud Service y Storage. El siguiente diagrama muestra los componentes de Butler.

c1

Para realizar el despliegue debemos realizar dos tareas:

  • Crear una instancia de WAMS en Azure.

Para esto se puede ver el articulo How to Create a Media Services Account en http://azure.microsoft.com/en-us/documentation/articles/media-services-create-account/

  • Crear los elementos en el servicio de Storage.

Para simplificar la creación de estos elementos y la configuración básica de Butler podemos usar el siguiente PowerShell Script

Pare ejecutarlo debemos definir los siguientes parámetros:

  1. azureSubscritionName: Nombre de la subscripción en que vamos a hacer despliegue de Bulter y dondé se encuentra Azure Media Services.
  2. wamsAcountName: Nombre de la cuenta de Azure Media Services.
  3. wamsAcountKey: Llave de la cuenta de Azure Media Services.
  4. butlerStorageAccountName: Nombre de la cuenta de almacenamiento de Media Services.
  5. butlerContainerStageName: Nombre del contenedor donde se subirán los archivos MP4 para iniciar el proceso.

El script se ejecuta como se muestra a continuación:

CreateButlerStorageElements -azureSubscritionName ‘jpgarcia69 Windows Azure MSDN – Visual Studio Ultimate’ -butlerContainerStageName ‘stage’ -wamsAcountKey ‘[your Wams Account Key]’ -wamsAcountName ‘testpoweshell’ -butlerStorageAccountName ‘testpowershellstorage’

  • Hacer el despliegue del Worker Role en el servicio Cloud Service.

Una vez que se cuenta con todas los elementos creados en el almacenamiento de Azure debemos hacer deploy del Worker Role que implementa WAMS VOD Butler.

Butler al ser un ejemplo de código abierto está publicado en GITHUB y usted puede descargarlo directamente desde https://github.com/liarjo/WAMSVODButler y abrirlo con Visual Studio para hacer deploy. Lo único que debe hacer es actualizar dos parámetros de configuración:

  1. strConnConfig
  2. Microsoft.WindowsAzure.Plugins.Diagnostics.ConnectionString

En ambos parámetros usted debe colocar la cadena de conexión a la cuenta de almacenamiento de WAMS. Una vez actualizada la configuración se hace deploy. Si no conoce cómo hacer deploy con Visual Studio puede ver el articulo Developing and Deploying Microsoft Azure Cloud Services Using Visual Studio en la liga http://msdn.microsoft.com/en-us/magazine/jj618299.aspx

Pruebas de funcionamiento VOD

Una vez terminado el despliegue y configuración de WAMS VOD Butler podemos probar su funcionamiento. Primero debemos subir un video MP4 al contenedor de Staging en la cuenta de almacenamiento. La imagen muestra el video en el contenedor.

d1

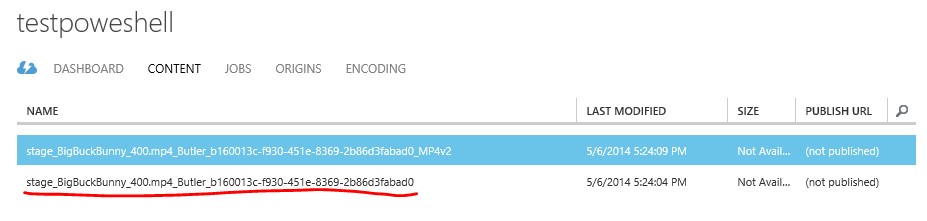

Una vez que el video está en el contendor, debemos espera a que Butler detecte el nuevo archivo. Cuando lo hace, crea un Asset con el video original, el que está marcado con rojo, y otro que es el video codificado. En este caso en multiBitrate.

e1

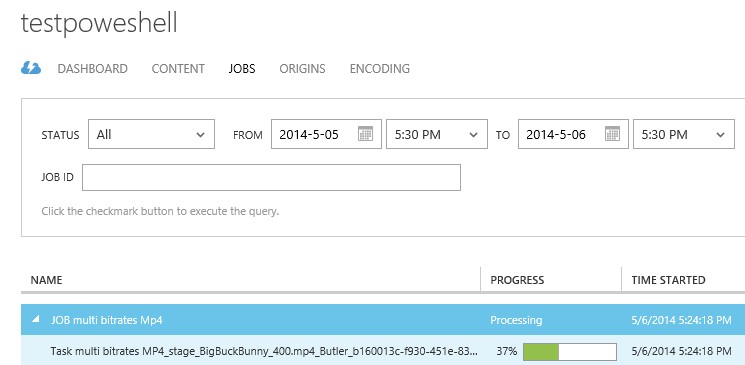

Luego nos movemos a ver la lista de JOBS de WAMS y podemos ver que el trabajo de codificación va avanzando.

f1

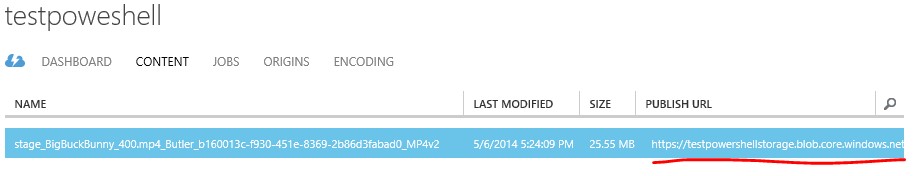

Una vez que la codificación termina, podemos volver al contenido y ver que ahora solo tenemos un Asset. La razón de esto es que después de codificar el video original ya no se utiliza y por eso por eso Butler lo borró. Por otra parte podemos ver que el nuevo Asset está ya publicado, lo que significa que está listo para ser consumido.

g1

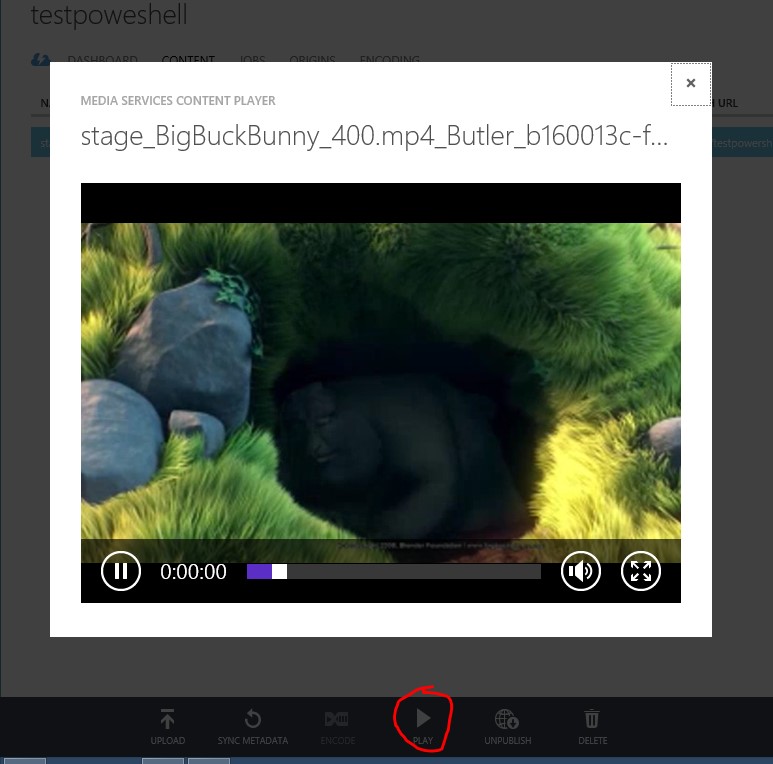

Para probar el video podemos hacer click en el botón Play de Media Services y vemos con el player por defecto el video codificado, como se muestra en la siguiente imagen.

h1

Prueba de Adaptative Streaming

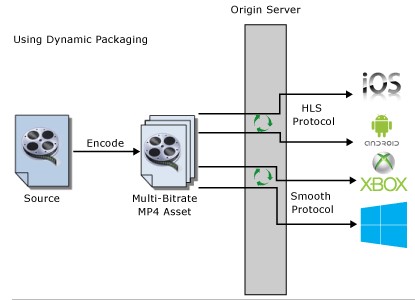

Ahora vamos a probar la característica de WAMS llamada Dynamic Package, como se muestra en el siguiente diagrama. Más información en http://msdn.microsoft.com/en-us/library/jj889436.aspx

i1



Para probar Dynamic Package necesitamos configurar a lo menos una instancia reservada en el servidor de origen de Media Services. Para nuestro ejemplo necesita solo una instancia reservada, cómo hacerlo puede verse en el artículo How to Scale a Media Service en http://azure.microsoft.com/en-us/documentation/articles/media-services-how-to-scale/

Una vez que tenemos al menos una instancia reservada del servidor de origen tenemos que leer desde la cola de notificaciones de Butler. Está cola se llama wamsbutlerallencodefinish y está en la cuenta de almacenamiento de WAMS. Utilizando alguna de las herramientas para el servicio de almacenamiento de Azure podemos ver el contenido del mensaje de notificación y copiar la URL que contiene el manifiesto, como muestra la siguiente imagen.

En este caso de ejemplo la URL es http://testpoweshell.origin.mediaservices.windows.net/f2def825-e100-4490-81d3-3904c065d8bc/BigBuckBunny_400.ism/manifest

Con esta URL podemos usar un player que soporte Smooth Streaming para ver nuestro video usando adaptative streming. Existen multiples opciones para esto, se puede usar para probar el Player llamado vértigo que se encuentra en la liga http://player.smooth.vertigo.com/.

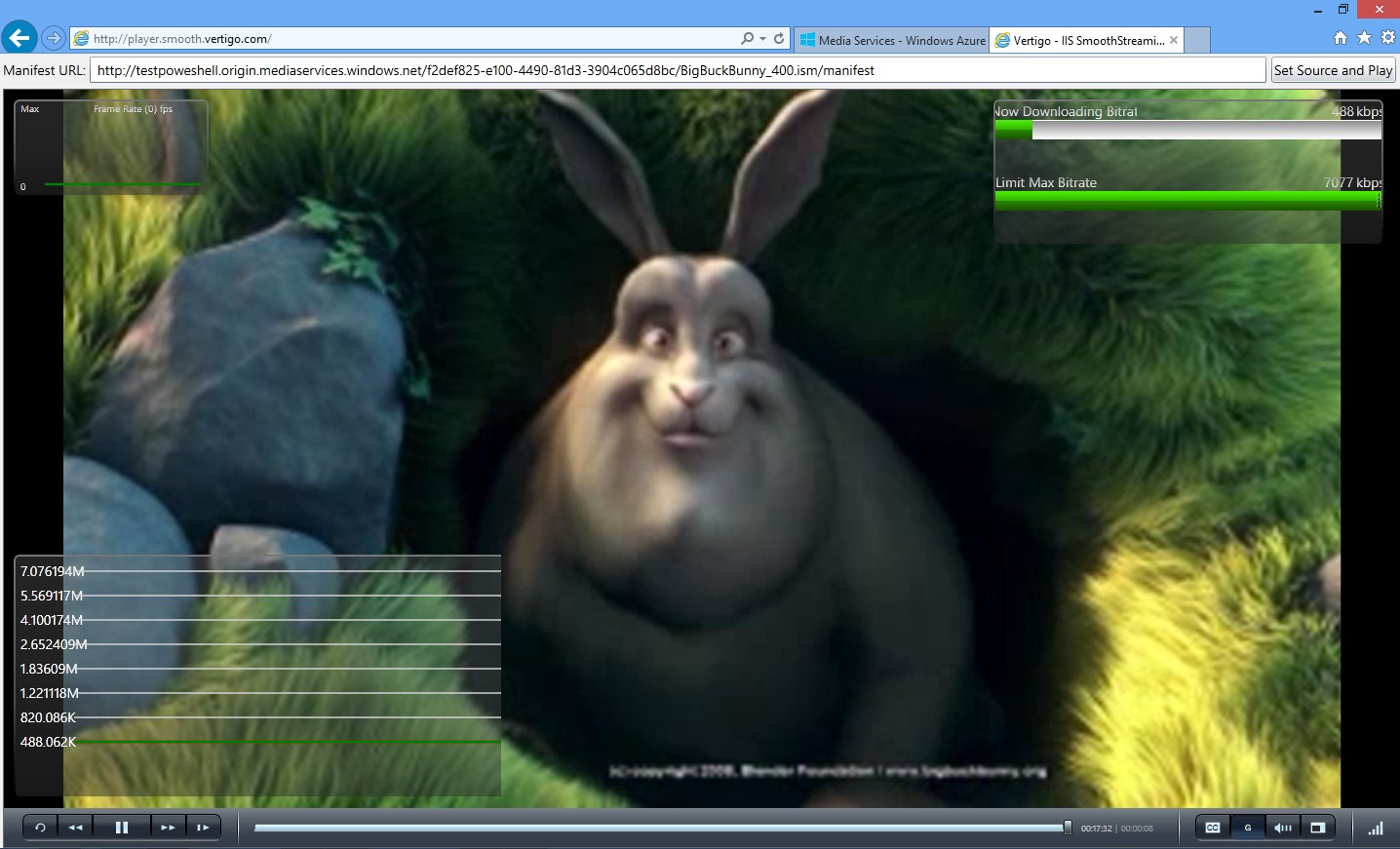

Copiamos en el cuadro de texto llamado Manifest URL la url de nuestro manifiesto y apretamos el botón Set Source and Play y ya podemos ver nuestro video con este modelo de entrega adaptativo como se muestra en la siguiente imagen.

j1

Próximos pasos

Los próximos pasos con WAMS VOD Butler son comenzar a manejar la configuración para poder obtener formatos de videos que calcen con las necesidades específicas de su sistema.
